Connection Z32 Florenz

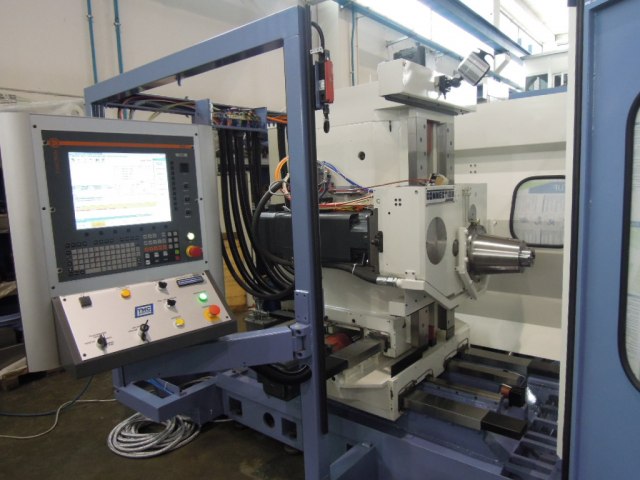

Centro di Lavoro mCm Connection Revisionato matr.285/2017
CNC Z32C15FZ D. ELECTRON, microprocessore Pentium, terminale video
a cristalli liquidi LCD, tastiera alfanumerica, scheda “Master Link”FlorenZ, sistema operativo, licenza d’uso del software Z32
Corsa asse X = mm 600 Corsa asse Y = mm 600 Corsa asse Z = mm 800
Utensile ISO 45 attacco tipo NF DIN69871
Velocità mandrino da 30 a 4000 Rpm
Velocità di rapido assi X Y Z 20 mt/min.
Asse B Tavola girevole indexata a 360 posizioni mCm
Assi V e W Magazzino utensili standard a 42 posti utensile
Evacuatore di trucioli a coclea standard e vasca refrigerante standard
Motori assi e mandrino in c.a. Siemens 1FT5102 + 1PH5137
Azionamenti assi Siemens 6SC6101-4A-Z e mandrino ALTER Elettronica
Rilevatori ottici Heidenhain
Giostra pallet a 4 stazioni con piatto tavola 550 x 550 mm.
N°1 Stazione operatore per carico / scarico pezzo.
Refrigeratore mandrino, Pneumatica FESTO, Idraulica HAWE
Protezioni ecologiche e antinfortunistiche.
Schemi elettrici impianto e listati software logica
Manuali di uso e manutenzione impianto
Certificazione CE
