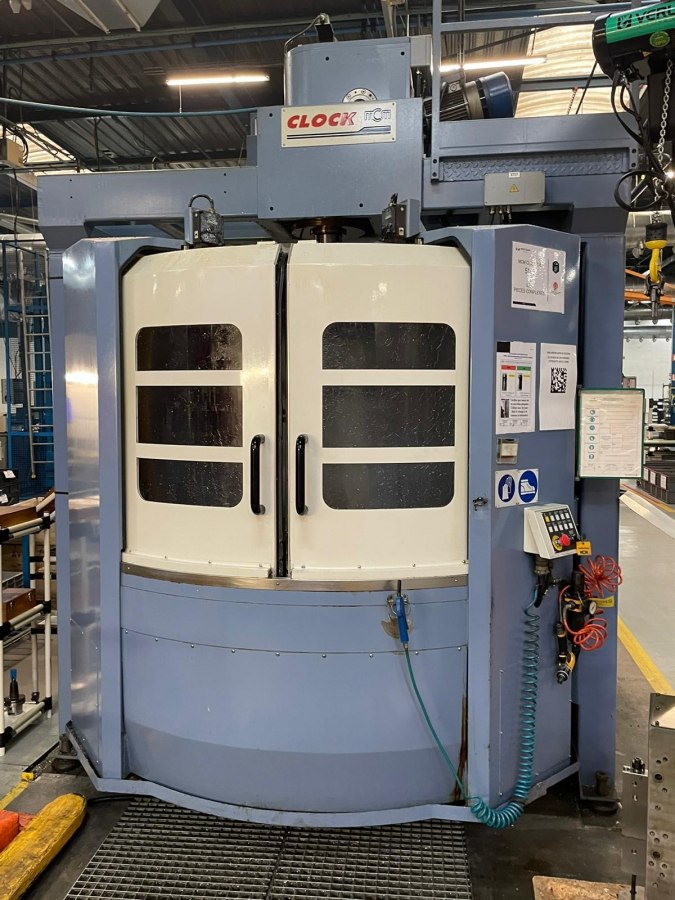

Centro di Lavoro mCm CLOCK AUTO

DATI TECNICI – ASSI E MANDRINO:



-         Corsa asse X = 700 mm

-         Corsa asse Y = 600 mm

-         Corsa asse Z = 700 mm

-         Tavola girevole mCm continua 360.000 posizioni

-         Guide a movimento assi XYZ a rulli su rotaia

-         Viti a ricircolo di sfere passo 25 mm

-         Elettromandrino CAPELLINI PEM00052

• Motore asincrono Ka.Vo. EV170-150.4
• 20.000 rpm
• 53 Nm – 25 kW (S1)
• Lubrificazione cuscinetti ARIA-OLIO
• Raffreddamento acqua + paraflù
• Precarico idraulico variabile a 4 gamme
• Attacco portautensile HSK-A63
• Adduzione refrigerante via centro 65 bar







DATI TECNICI – ELETTRONICA E CONTROLLO:



-         CNC FANUC 16i–MB in configurazione Clock AUTO



OPZIONI:

• 999 Variabili Macro
• Memoria disponibile per il Cliente 2 Mb





-   Rilevatori a riga ottica pressurizzate e ASSOLUTE

-         Servomotori assi Brushless FANUC type HV

-         Azionamenti assi e mandrino FANUC DIGITALI HVi



DATI TECNICI – AUTOMAZIONE:



-         Magazzino utensili a ruota orizzontale da 40 posti

-         Stazione di preset per carico e scarico degli utensili manuale

-         Controllo integrità utensile

-         Pallet 500x500mm con bloccaggio pneumatico su 4 coni

-         Ingombro max di rotazione 800 mm, altezza 850 mm

-         Massa max caricabile sul pallet 400 kg

-         Postazione operatore di carico e scarico pezzi frontale

-         Pneumatica FESTO

-         Idraulica HAWE





ALTRO:



-         Evacuatore trucioli raschiante, altezza bocca 1140 mm

-         Impianto di adduzione fluido da taglio

• Vasca di raccolta capacità 1000 litri
• Pompa utenze lavaggi e taglio bassa pressione
• Pompa Hidracell alta pressione
• Sistema di filtraggio

-         Protezioni ecologiche e antinfortunistiche

-         Copertura superiore completa di aspiratore fumi ARNO 2

-         Lampada alogena illuminazione zona di lavoro

-         Colore bianco/blu RAL9002 + RAL5014

NOTE E DISPOSIZIONI:



-         Fornitura documentazione d’impianto:

• Schemi elettrici e funzionali
• Software logica CN
• Manuale d’uso e manutenzione
• Certificazione CE impianto mCm anno 2012
